GENIUS XR4.22
🇬🇧

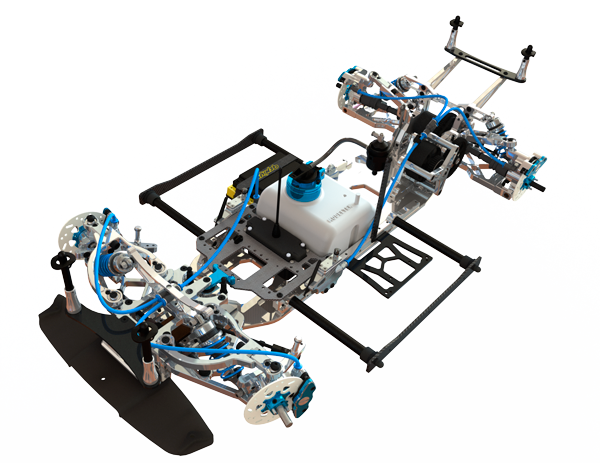

The Genius XR4.22 is a high-performance 1:5 scale model car, designed especially for use in competition.
The Genius XR4.22 is the evolution of its successful predecessor XR4 EVO.
🇮🇹
La Genius XR4.22 è un automodello in scala 1: 5 ad alte prestazioni, progettata appositamente per l’uso in competizione.
La Genius XR4.22 è l’evoluzione del suo predecessore di successo, la XR4 EVO.
Genius XR4.22
🇬🇧
The new Genius XR4.22 1/5 Touring RC car is the result of a year of testing by our official development team.
🇮🇹
Il nuovo automodello 1/5 Touring Genius XR4.22 è il frutto di un anno di test della nostra squadra ufficiale di sviluppo.
Wheelbase - Genius XR4.22
🇬🇧
New wheelbase: 520 mm.
After numerous tests with various lengths, wheelbase reduction proved to be the best technical solution. Together with a new balance of weight distribution and torsion.
🇮🇹
Nuovo passo di carreggiata di 520 mm.
Dopo numerosi test con varie lunghezze di carreggiata, la riduzione del passo si è rilevata essere la migliore soluzione tecnica. Unitamente a un nuovo equilibrio della distribuzione dei pesi e della torsione.
Rear shock tower - Genius XR4.22
🇬🇧
The XR4.22 RC car is equipped with a new rear aluminum shock tower, mounted directly on the rear suspension. This solution offers the possibility of new shock absorber positions. In this way the RC car will be optimized for maximum rear traction, while providing the best balance during use.
🇮🇹
L’automodello XR4.22 è dotato di un nuovo supporto ammortizzatori posteriori in alluminio, montato direttamente sul castello posteriore. Questa soluzione offre nuove posizioni degli ammortizzatori ottimizzate per la massima trazione posteriore, fornendo al contempo il miglior equilibrio durante l'utilizzo dell'automodello.
Rear shocks - Genius XR4.22
🇬🇧
New rear shock absorbers smaller than those of the Evo, equipped with new linear springs, increase the stability and performance of the Genius XR4.22
🇮🇹
Nuovi ammortizzatori posteriori di dimensioni ridotte, equipaggiati con nuove molle lineari, aumentano la stabilità e le performance della Genius XR4.22
Chassis - Genius XR4.22
🇬🇧
The chassis has many variations compared to the Evo version. At the rear, the flexion has been revised. The positions of the weights have been modified and optimized, allowing better cornering behavior and a significant reduction in tire consumption.
🇮🇹
Il telaio presenta moltissime variazioni rispetto alla versione Evo. Nella parte posteriore la flessione è stata rivista. Le posizioni dei pesi sono state modificate e ottimizzate, permettendo un miglior comportamento in curva e una sensibile riduzione dei consumi dei pneumatici.
Front shocks - Genius XR4.22
🇬🇧
New front shock absorbers smaller than those of the Evo, equipped with new linear springs, increase the stability and performance of the Genius XR4.22
🇮🇹
Nuovi ammortizzatori anteriori di dimensioni ridotte equipaggiati con nuove molle lineari, aumentano la stabilità e le performance della Genius XR4.22
Front suspension - Genius XR4.22
🇬🇧
The new front of the Genius XR4.22 has been completely revised. An important opening was made on the lateral sides, thus making all the maneuvers of the new Ackermann angle more accessible. Caster's angle system has also been optimized and simplified.
🇮🇹
Il nuovo avantreno della Genius XR4.22 è stato completamente rivisto. Si è apportata una importante apertura sui fianchi lateriali, rendendo così più agibili tutte le manovre del nuovo angolo di Ackermann. E' stato ottimizzato e semplificato anche il sistema di angolazione di Caster.
Front shock tower - Genius XR4.22
🇬🇧
The XR4.22 RC car is equipped with a new aluminum front shock tower, mounted directly on the front suspension. This solution offers new shock absorber positions optimized for maximum cornering, while providing the best balance when using the model car.
🇮🇹
L’automodello XR4.22 è dotato di un nuovo supporto ammortizzatori anteriori in alluminio, montato direttamente sul castello anteriore. Questa soluzione offre nuove posizioni degli ammortizzatori ottimizzate per la massima percorrenza di curva, fornendo al contempo il miglior equilibrio durante l’utilizzo dell’automodello.
Radio plate - Genius XR4.22
🇬🇧
The new Genius XR4.22 radio plate is available in two versions, with single or double servo. The plate, in its new design, is positioned much ahead than in previous models. A much more balanced weight balance is thus obtained, facilitating the driving of the model car in all conditions.
🇮🇹
La nuova piastra radio Genius XR4.22 è disponibile in due versioni, con singolo o doppio servo. La piastra nel suo nuovo design è posizionata molto più avanti rispetto ai modelli precedenti. Si ottiene così una bilanciatura dei pesi decisamente più equilibrata, facilitando la guida dell'automodello modello in ogni condizione.
Front upper arm - Genius XR4.22
🇬🇧
New upper front arms, improved to accommodate the new short shock absorbers.
🇮🇹
Nuovi braccetti anteriori superiori, migliorati per allogiare i nuovi ammortizzatori corti.
Rear tower - Genius XR4.22
🇬🇧
Comparison of rear shock absorber support 2020 with the new low gravity 2022 version.
🇮🇹
Comparazione supporto ammortizzatore posteriore 2020 con la nuova versione 2022 a bassa gravità.
Front tower - Genius XR4.22
🇬🇧
Comparison of front shock absorber support 2020 with the new low gravity 2022 version.
🇮🇹
Comparazione supporto ammortizzatore anteriore 2020 con la nuova versione 2022 a bassa gravità.
Front Caster plate - Genius XR4.22
🇬🇧
New Caster adjustment system for front arm.
🇮🇹
Nuovo sistema di regolazione Caster per braccietto anteriore.
Adjust Caster - Genius XR4.22
🇬🇧
Caster angle adjustment is extremely easy, on three possible angles.
🇮🇹
La regolazione dell'angolo di Caster è di esterma facilità, su tre possibili angolazioni.
Chassis - Genius XR4.22
🇬🇧
Chassis details, bottom view.
🇮🇹
Dettagli del telaio, vista inferiore.
Do you need assembly instructions for this GENIUS model?
Below we have made the complete manual available in PDF format. Download it in a moment and you are ready to go to work! We hope it will be useful to you, but if you still have any questions, don't hesitate to contact us.
Hai bisogno delle istruzioni di montaggio per questo automodello GENIUS?
Qui sotto abbiamo reso disponibile il manuale completo in formato PDF. Scaricalo in un momento e sei pronto per metterti al lavoro! Speriamo che possa esserti utile, ma se hai ancora qualche domanda non esitare a contattarci.
In this section you can download the basic setup of the car in PDF format. This is the standard configuration designed and tested personally by the Genius team. It can serve as a starting point for the characteristics of the machine, and then make your own customizations.
In questa sezione puoi scaricare il setup base dell’automodello in formato PDF. Questa è la configurazione standard studiata e testata personalmente dal team Genius. Ti può servire come base di partenza per capire le caratteristiche della macchina, per poi effettuare le tue personalizzazioni.
Basic setup - Medium Grip conditions
Basic setup - Low Grip conditions
In this section you can download the XR4.22 configurable setup form in PDF format.
Once downloaded, you can compile it digitally to always have it at hand on your smartphone, or print it and then use it in the various races you participate in.
In questa sezione puoi scaricare il modulo in formato PDF del setup configurabile dell'automodello Genius XR4.22.
Una volta scaricato è possibile compilarlo digitalmente per averlo sempre a portata di mano sul tuo smartphone, oppure stamparlo per poi utilizzarlo nelle varie competizioni a cui partecipi.
Genius spring table for the XR4.22 RC car.
Tavola delle molle Genius per l'automodello XR4.22.
